一、概述
DUST-9702基于煙塵粒子的背向散射原理，用于對固定污染源顆粒污染物進行在線連續測量。DUST9702使用了一個10mw，650nm的半導體激光器，激光束及反射光，光直射入眼睛會造成嚴重的損害。不得直視激光束及其反射光。在沒有得到相應培訓時，不得進行超出本手冊范圍的操作。

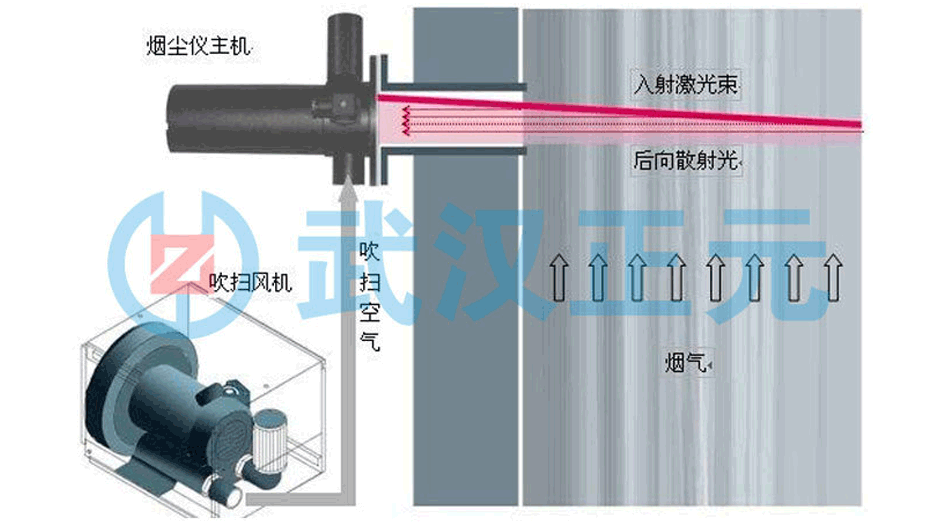

二、工作原理
DUST-9702煙塵儀的工作原理為：激光發射器發出的激光束射入排污源，與煙塵幾艘突然作用產生散射。激光接收器檢測接收到的后向散射光束，系統的電路及調理部分將信號轉化成與煙塵深度成比例的標準信號輸出，從而得到污染源煙塵顆粒物的排放濃度大小。
DUST-9702煙塵儀是由光學部分、電路及調理部分、標定校準器、氣幕保護部分組成。光學部分包括激光光源及功率控制、光電傳感、散射光接收部分。激光器發出的650nm束以一個微小的角度射入排放源，激光束與煙塵粒子作用產生散射光，背向散射光通過接受系統進入傳感器轉變成電信號進行處理。電路部分實現光電轉換、激光束的調制、信號放大、調解、光源的功率控制、V/I轉換功能。校準器用于產生一穩定的光信號，對儀器進行零點及跨度校準，氣幕保護部分用于保護激光發射、接收鏡頭不受污染物影響。
三、技術特點
? 采用激光背散射原理。不怕煙道的機械振動及煙氣溫度不均造成的折射率不均引起的光束擺動；
? 單端安裝，無需光路對中。儀器設計過程降低現場安裝的復雜度，儀器及防雨系統的安裝僅電器連接需要一支螺絲刀，20分鐘內即可完成安裝，安裝維護極其簡單，盡可能的地減少由于現場安裝調試帶來的諸多問題。
? 采用標準4-20mA工業標準電流輸出，連接方便；
? 儀器整體功耗較小，大約5w左右；
? 就地顯示設置功能，可在就地通過按鍵進行設置操作。校準器就地放置，避免 混淆及丟失：
? 分辨率高，可適用于低濃度排放的監測要求，也可適用與高濃度排放的監測；
? 非點測量，具有較大的取樣區，可適用各種直徑煙囪的使用。

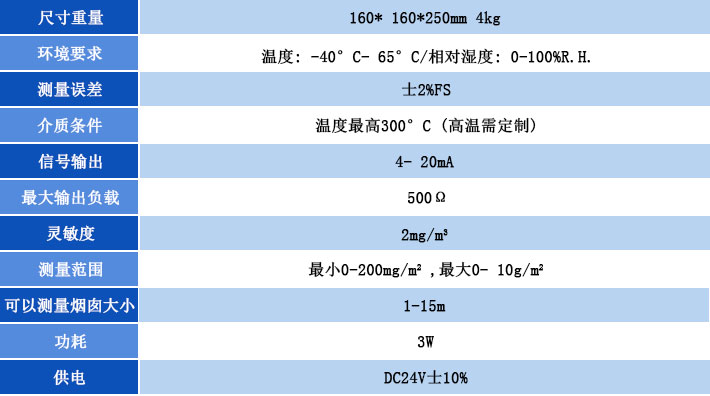

四、技術指標
五、適用范圍
DUST-9702可用于各種污染排放源的顆粒污染物濃度實時連續測量，可配套監測系統，可單獨一臺或幾臺連接成一套煙塵監測網絡，共用一個前臺。儀器可適用于電廠，鋼廠，水泥廠等煙塵監測，也可用于除塵設備及其它粉體工程的過程控制。
